重磅第二弹！多类分析图全解锁交互式编辑，科研配图自由改，不用反复跑数据

        各位科研小伙伴，平台交互功能第二弹更新如约而至🎉

        继上期热图交互改版之后，PLS-DA、OPLS-DA、KEGG富集网络图、相关性网络图、代谢通路/代谢物网络图、高级相关性网络图全部上线在线个性化编辑功能！无需修改原始数据、不用重新提交任务、不用编程绘图，出图后一键点开图片，在线改文字、换配色、调布局、自定义节点连线样式，一键导出期刊级配图，大幅节省作图返工时间。

本次更新核心亮点速览

📈 PLS/OPLS-DA：文字、配色、布局、个性化散点一键修改，自由添加置信椭圆

🕸️ 5种网络图布局任选：力导向/圆形/多层圈/球形，支持自定义节点排布顺序

🎨 百套期刊配色：NPG、AAAS等官方配色，20+渐变，自定义配色云端绑定账号永久复用

🔍 节点精细化调控：颜色/大小/形状/标签全自定义，单点、框选、批量筛选目标节点

📐 连线全参数修改：线型、曲度、箭头、粗细随心调，支持局部隐藏连线

📥 局部子图导出：选中节点一键出子图+下载筛选数据，不用重新跑分析

📂 历史任务回溯：网络图一键调取往期结果，反复编辑无压力

一、PLS‑DA、OPLS‑DA交互编辑教程

        任务运行完成后，点击图片可进入个性化编辑面板。左上角的四个按键分别为文字调整、颜色配置、布局设置、个性化设置。

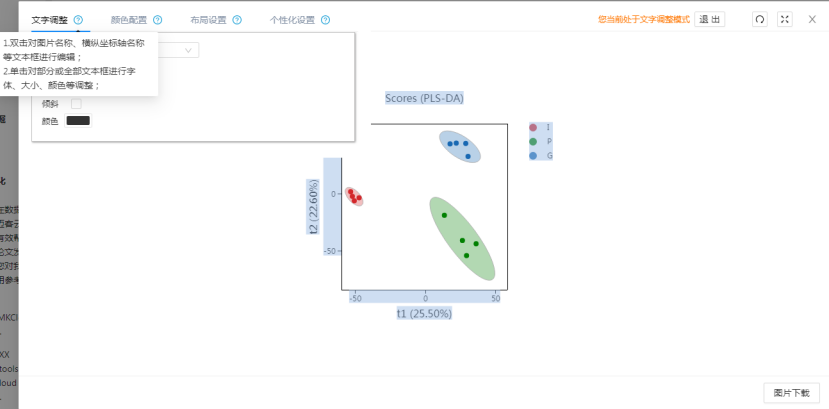

文字调整

① 双击坐标轴、图表标题文本，直接修改文字内容；

② 批量选中文字，自由更换字体、字号、字体颜色，一键加粗/斜体，修改实时预览。

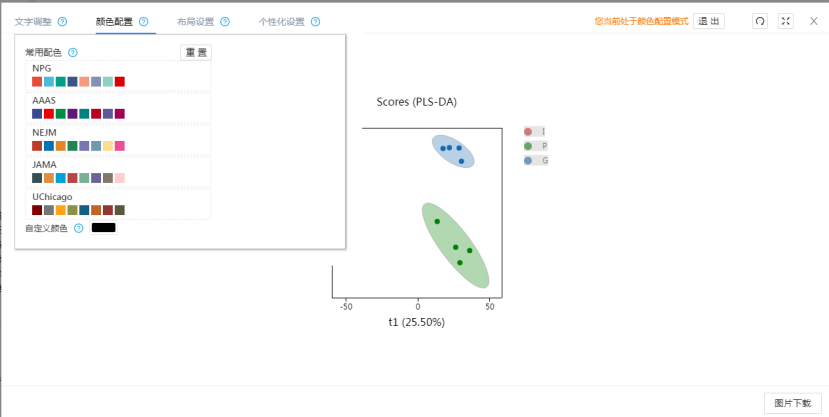

颜色配置

① 内置NPG、AAAS、NEJM、JAMA等主流期刊经典配色模板，一键套用；

② 同时开放自定义配色，按需设置分组色调。

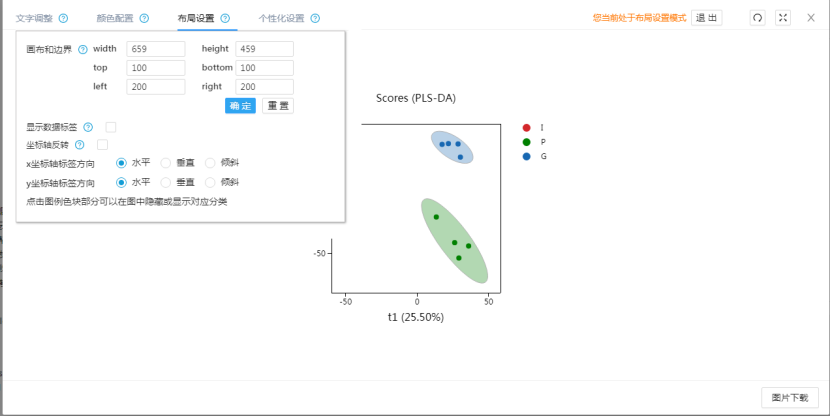

布局设置

① 自定义画布长宽、上下左右边距；

② 自由切换XY坐标轴标签方向（水平/垂直/倾斜）、坐标轴反转；

③ 点击图例色块，单点即可隐藏/展示对应分组样本。

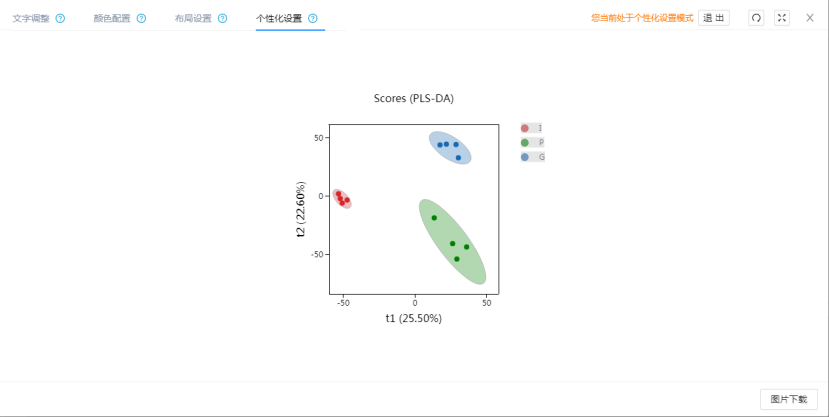

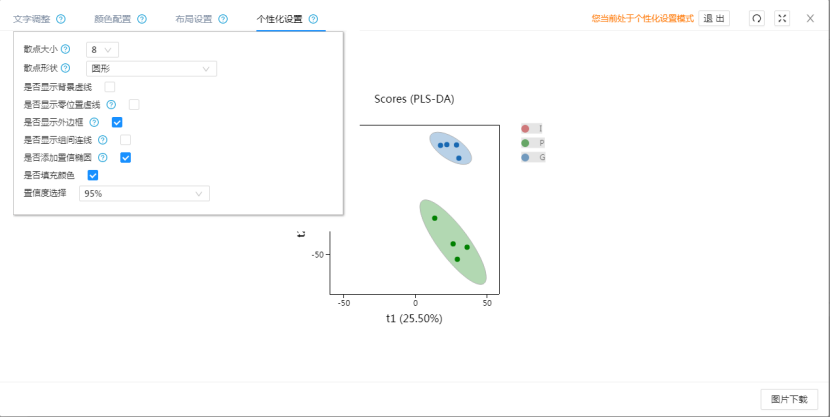

个性化设置

① 单独自定义各组散点大小、形状；

② 自由开关零轴虚线、图表外边框、样本组间连线、分组填充色；

③ 样本分组≥3组时，可开启置信椭圆，自主设置95%置信区间。

二、多款网络图交互功能

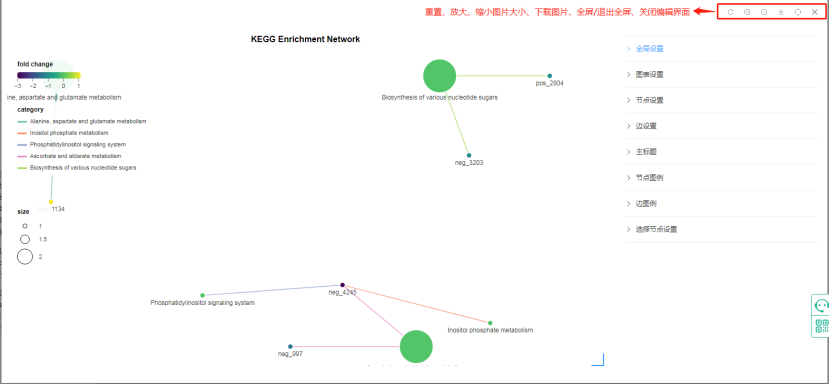

        分析任务结束，点击图片进入编辑页，右上角快捷工具栏：重置、放大、缩小、下载、全屏、关闭。

        内设八大编辑分区：全局设置、图表设置、节点设置、边设置、主标题、节点图例、边图例、选择节点设置。

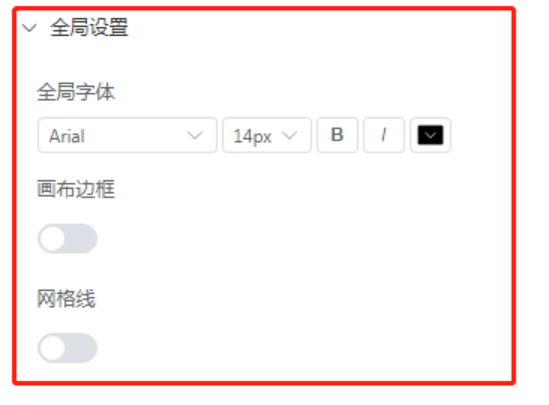

全局设置

① 文本交互：支持灵活调整字体、字号、颜色。提供斜体、加粗切换按钮（单击启用后，按钮将变为蓝底白字以作提示）；

② 边框配置：一键开启/关闭画布外边框。

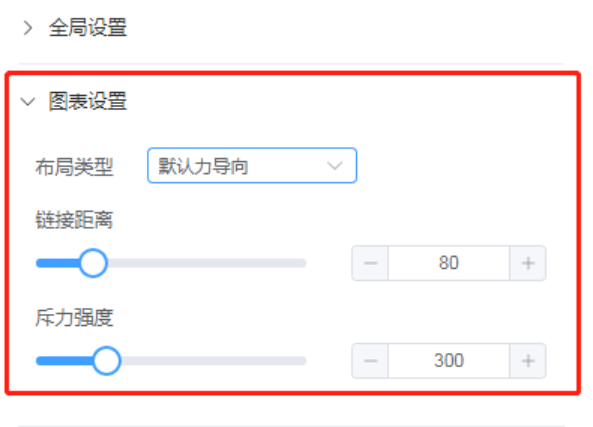

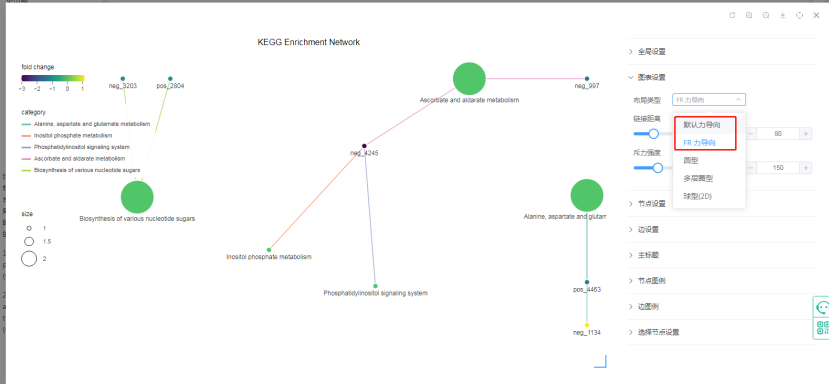

图表设置｜5种画布布局随心切换

可选：默认力导向、FR力导向、圆形、多层圈型、2D球形布局。

① 力导向布局：调节链接距离、斥力大小，控制节点疏密；

② 圆型：可通过调节半径大小调节整体布局的距离，可手动拖拽节点间的距离，增加了节点顺序参数，环上顺序可以按照上传文件顺序展示；

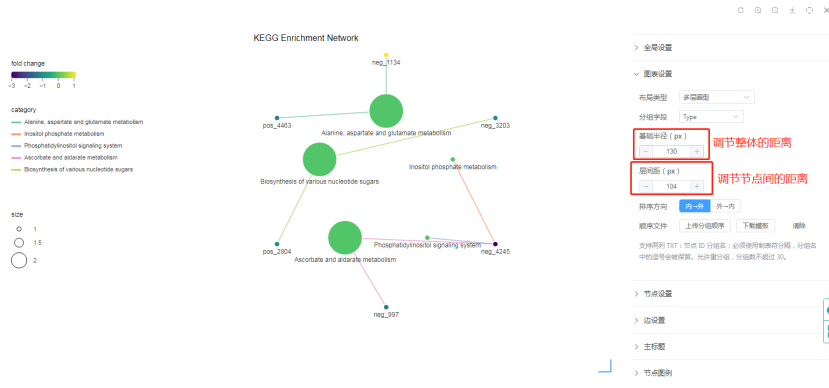

③ 多层圈型：自定义基础半径、层间距；增加节点顺序参数：环上顺序可以按照上传文件顺序展示，最先出现的组，在最内层，分组不能超过30组，同时支持提交新的分组组名；

④ 球型(2D)：调整球体半径，实现节点球面聚类排布。

节点精细化设置

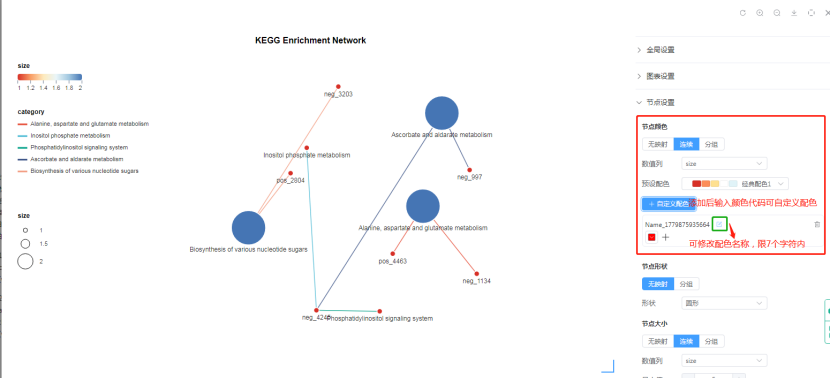

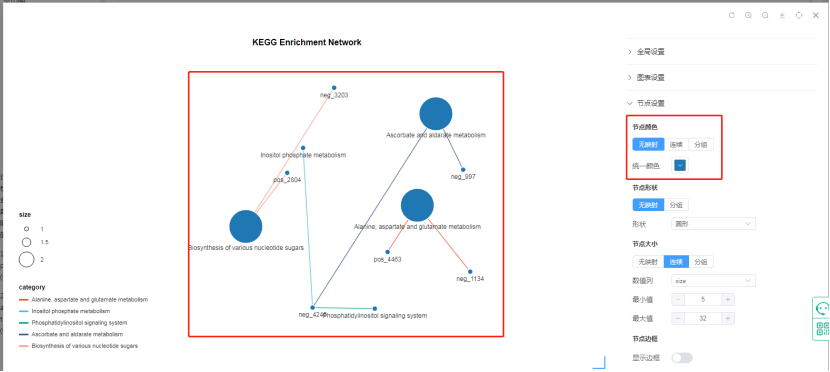

节点颜色：支持无映射/连续映射/分组映射，三选一

① 无映射：支持设置颜色；

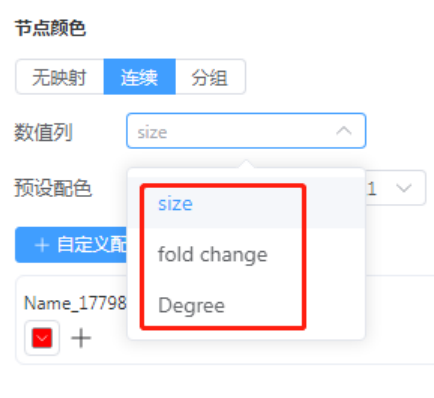

② 连续值颜色映射：20+渐变配色（红蓝、黄蓝、绿红等）支持自定义渐变色并绑定个人账户，全任务通用。映射字段可选 size、fold change、degree；

③ 分组映射：30+分组配色，自定义配色云端保存复用。

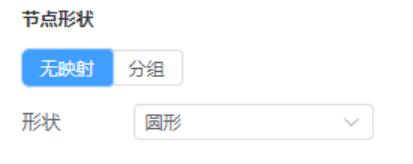

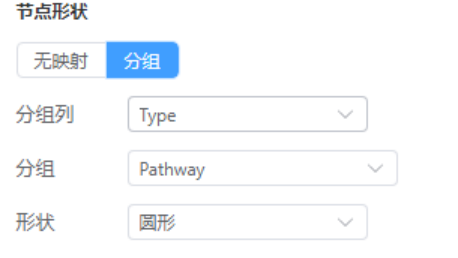

节点形状：支持分组/无映射，二选一，无映射：支持设置不同形状，提供15+形状选择，分组：可以选择分组和设定不同形状，提供15+形状选择。

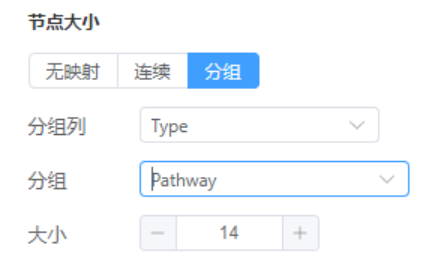

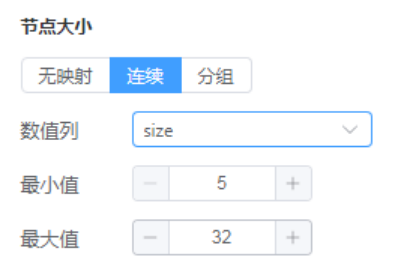

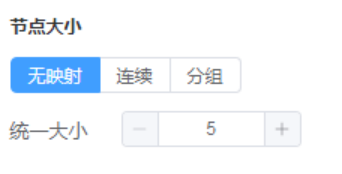

节点大小：支持无映射/连续/分组的大小设置，三选一

① 无映射：数值输入可统一节点大小，最大值100，超过失效；

② 连续：拉选节点按钮设置区间，最小值和最大值可设置分组节点的大小；

③ 分组：下拉可选择分组，数值输入可设定不同组的大小，最大值100，超过失效。

节点边框：支持是否显示边框，显示边框时，支持设置边框颜色/宽度/线型。

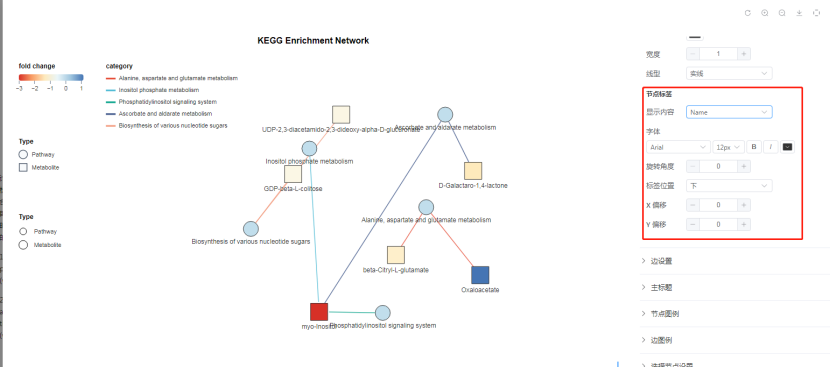

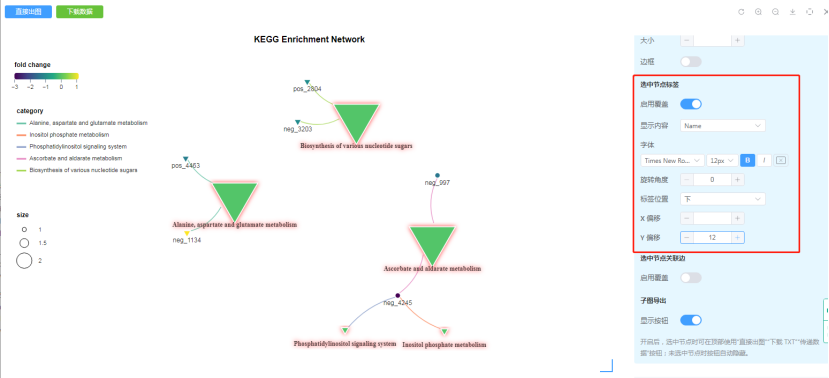

节点标签：标签可选不显示/ID/name, 提供字体、字号、颜色、加粗、斜体设置；旋转角度选择包括0到360；标签位置下拉可选择中/上/下/左/右边，可设置X偏移/Y偏移，X/Y轴基于选择的位置偏移，设置X偏移为标签左右移动，设置Y偏移为标签上下移动，设定的范围值为-200到200，超过失效。

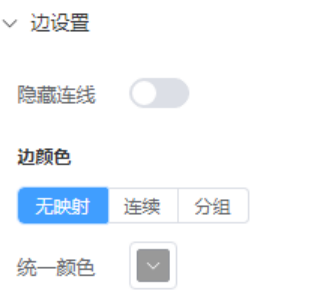

连线（边）自定义

可一键隐藏全部连线；

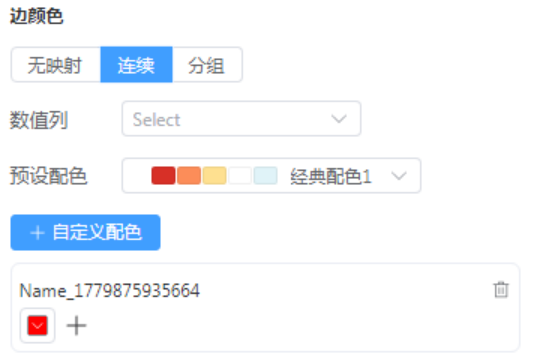

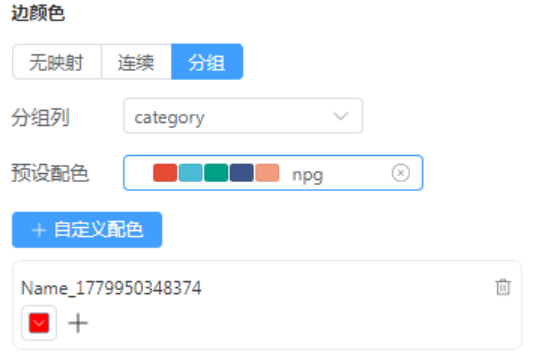

① 边颜色：无映射/连续/分组三色配置，渐变配色自定义云端储存；

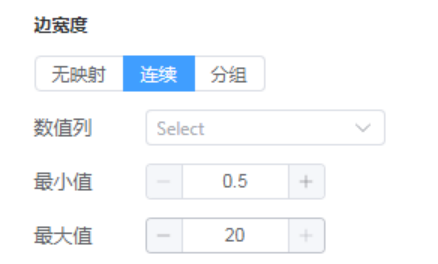

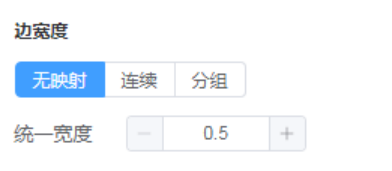

② 边宽度：0.5~20 区间自由设定，支持分组差异化粗细；

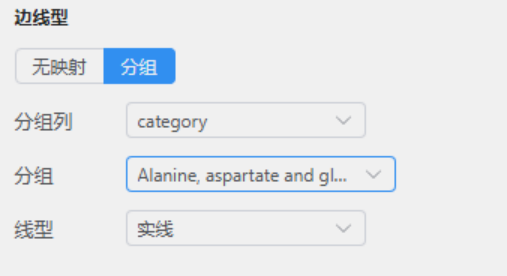

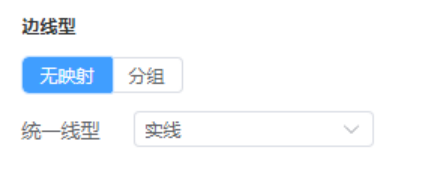

③ 边线型：实线/虚线/点线/点划线；

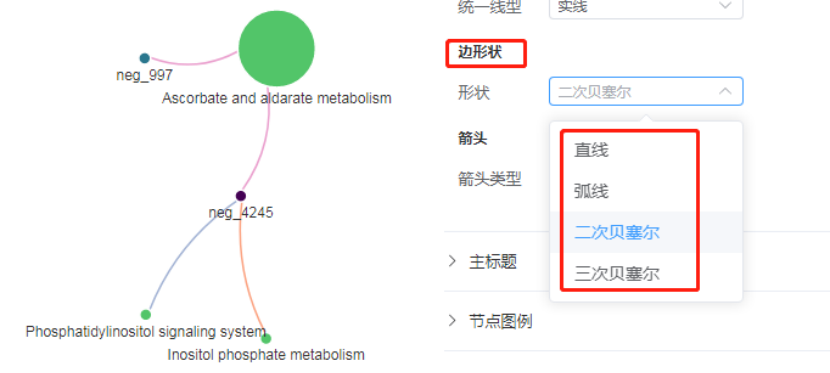

④ 边形状：直线、弧线、二次/三次贝塞尔曲线；

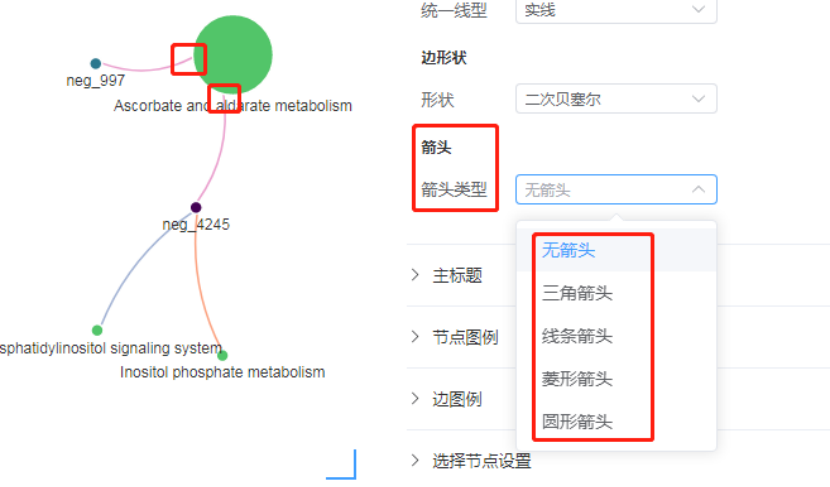

⑤ 箭头：无箭头、三角、线条、菱形、圆形五种样式任选。

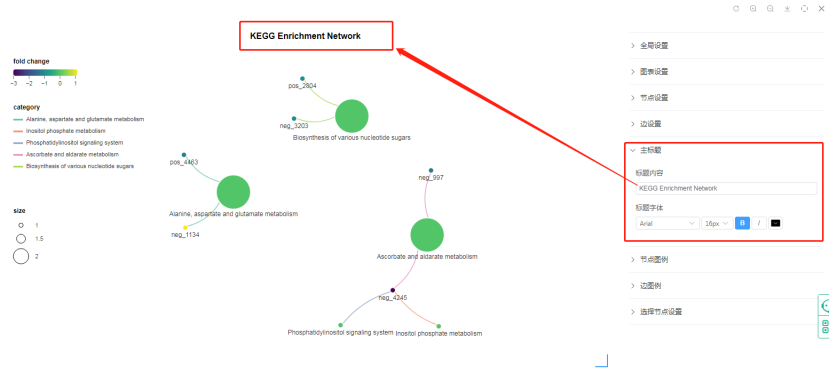

主标题

支持输入主标题文本，并独立设置其字体、字号、颜色、加粗和斜体属性。

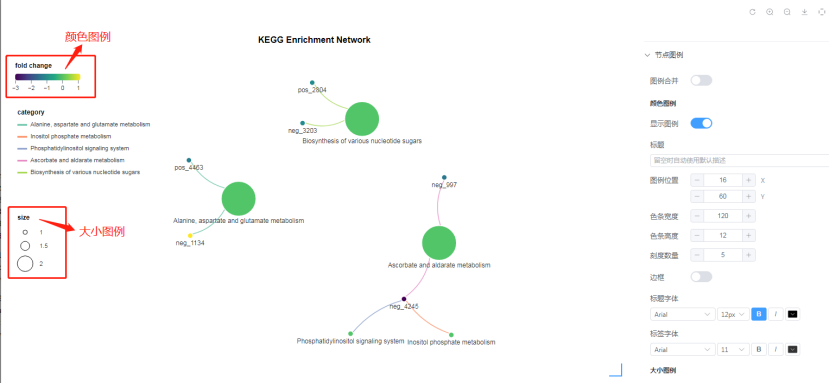

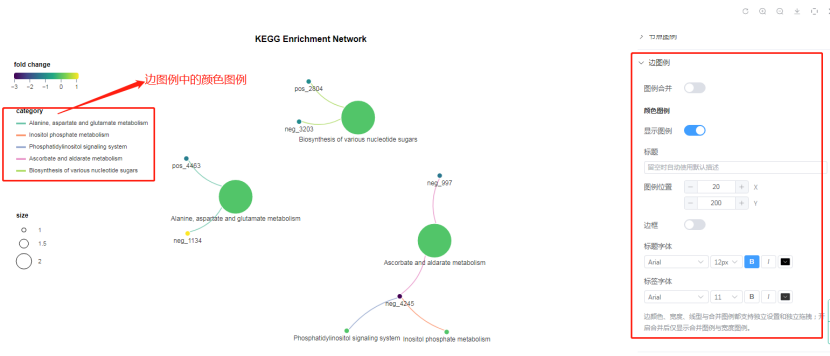

图例编辑（节点+边图例）

分别自定义颜色/大小/形状图例，自由修改图例名称、字体、位置、色条尺寸；

支持图例合并、单独拖拽挪动图例位置，不用手动排版。

选择节点设置（高阶筛选）

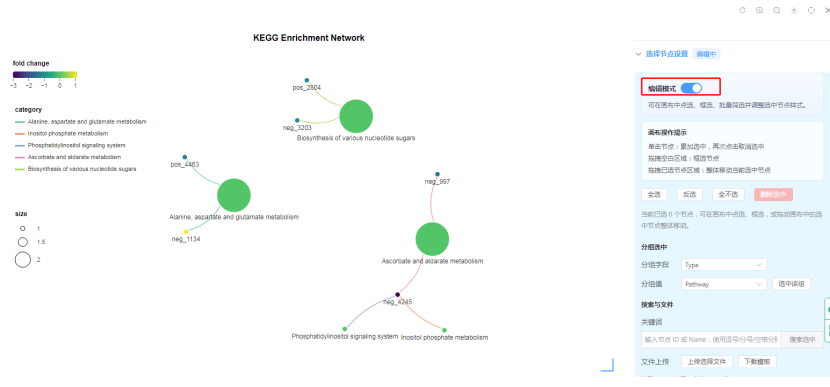

开启编辑模式，浅蓝色背景提示：

① 单选/框选/全选/反选/批量删除节点，选中节点红框高亮；

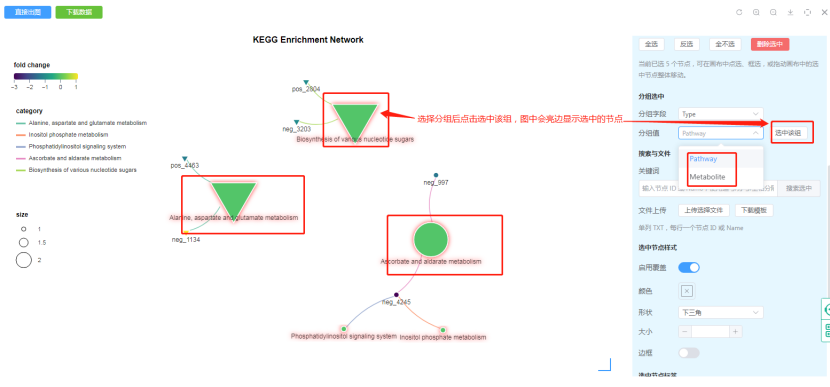

② 按分组一键全选同组节点，或输入ID/上传TXT文件精准筛选目标节点；

③ 单独修改选中节点的颜色、形状、标签样式；

④ 自定义选中节点关联连线样式，可隐藏连线；

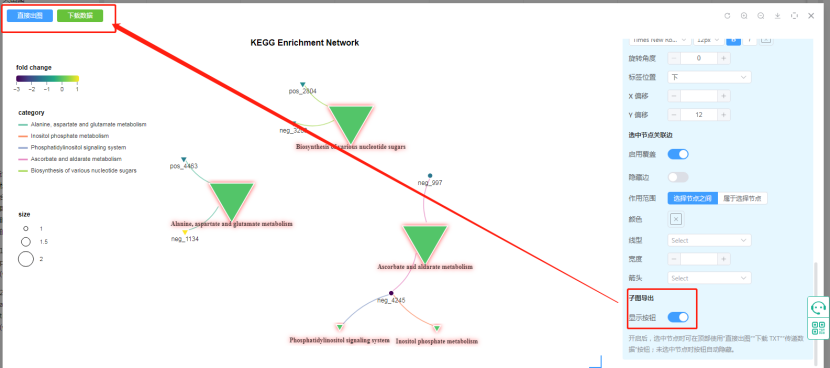

⑤ 一键子图导出+筛选数据下载（TXT），快速拆分局部网络图。

历史任务追溯

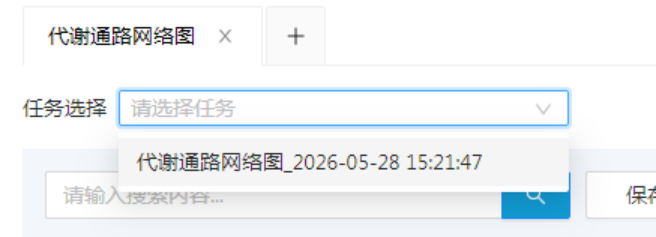

历史任务编号下拉：任务完成后点击保存按钮，在任务投递页面设有任务编号下拉框，点击即可快速查看并切换当前报告或个性化模块下的所有历史任务编号。（仅代谢通路网络图、相关性网络图、代谢物网络图、相关性高级网络图有效）

📌快速上手小贴士

编辑入口：任务运行完毕，直接点击原图进入交互式编辑；

自定义配色、模板自动绑定账号，后续所有任务一键复用；

网络图局部筛选后可导出子图与原始数据，方便二次深挖。
